기술

모든 것을 하나로

기술을 존재 목적으로만 사용하는 것은 아무 효과가 없습니다. 그러나 기술이 잘 활용되면 모든 것을 바꿉니다.
SmartRay는 여러 핵심 기술에 중점을 두어 이를 조합하여 3D 센서 시장을 새롭게 정의 하고있습니다.
SmartRay만의 혁신을 소개합니다.

  • 캘리브레이션

    모든 SmartRay 센서들은 사전 캘리브레이션되어 설치 직후 마이크로미터 단위까지
    반복적으로 정밀하게 측정 결과를 도출합니다.

  • 민감도

    혁신적인 광학 설계를 통해 최적화된 SmartRay 3D 센서의 광민감도는
    고가의 차폐 및 보호 시설을 요구하지 않는 낮은 등급의 레이저의 사용을
    가능하게 합니다.

  • 통합

    모든 3D 센서에 광학 및 레이저 조명을 적용하는 것으로 SmartRay는
    각 적용 분야에 맞춰 평가하고 테스트하고 구매해야 하는 렌즈와 조명의
    필요성을 없앴습니다.

  • 반사율

    SmartRay만의 필터링 기술을 통해 SmartRay 3D 센서는 일반적으로는 검사나 측정이 어려운 고도 반사율 표면의 제품에서도 높은 품질의 안정적인 제품 이미지를 제공합니다.

  • 크기

    모든 구성요소의 크기를 최소화하는 것으로 SmartRay는 그 어떤 생산 라인에 쉽게 접목시킬 수 있는 시장에서 가장 작고 가벼운 3D 센서 제품군을 구축하였습니다.

  • 소프트웨어 통합

    SmartRay 3D 센서가 광범위한 비전 소프트웨어와 함께 운영될 수 있도록 SmartRay는 쉽고 편리한 통신 및 설치 소프트웨어 도구를 개발했습니다.

  • 해상도

    최신 고해상도 이미지 센서를 통해 SmartRay는 그 어느 3D 센서보다 높은 수준으로 더 작은 결함을 검출하고 더 정밀하게 자동화를 제어할 수 있습니다.

SmartRay 3D 센서 작동 방법

3D의 시각화!

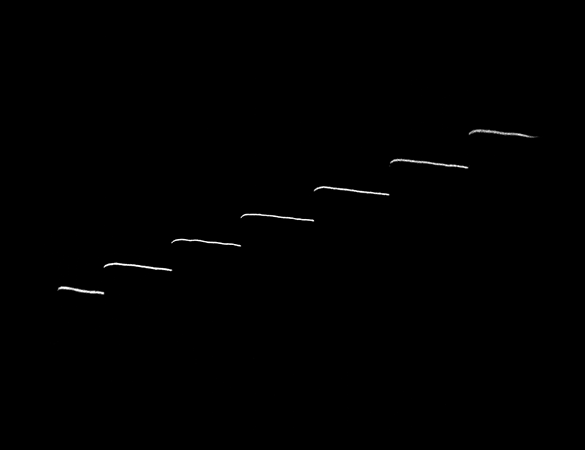

SmartRay 3D 센서는 레이저 광삼각법을 기반으로 작동합니다. 물체 위에 레이저선이 투사되고 이는 다시 이미지 센서 위로 반사됩니다. 레이저선과 이미지 센서 사이의 각도로 인해, 반사된 레이저선이 각 포인트에서 물체의 높이에 따라 이미지 내 다른 위치에 나타납니다. 3D 센서가 물체의 프로파일을 측정합니다. 물체와 3D 센서 사이의 상대적인 이동을 바탕으로 물체에 대한 전면적 3D 모델을 생성합니다.

  • 3D PointCloud나 "Z-Map"을 사용한 검사와 측정.
    물체의 높이가 실제 mm 단위로 표시됨

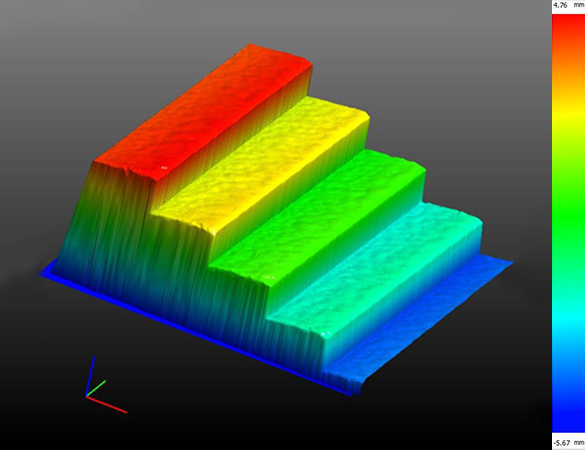

  • mm 단위의 3D 시각화 기능이 포함된 Z-Map

SmartRay 3D와 함께 더 많은 작업이 가능합니다.

SmartRay의 3D 센서는 물체 부분에서 강도 및 레이저선 두께 정보를 수집합니다.
3D 센서를 통해 2D 정보도 획득할 수 있습니다. 3D = 2D + 그 이상!

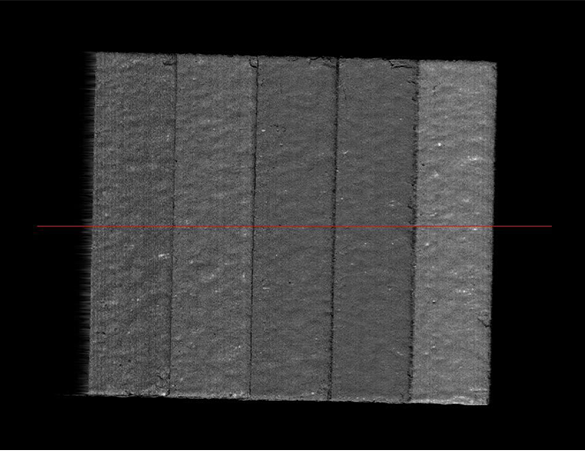

  • 강도

  • 레이저선 두께
